GB/T 17948的本部分描述的耐熱性試驗規程用于采用間接冷卻及具有成型繞組的交流或直流旋轉電機絕緣結構的分級。
將待評絕緣結構試驗性能與已被運行經驗證明的基準絕緣結構試驗性能進行對比。
本部分描述的試驗規程適用于導體和對地間主絕緣耐熱性的對比及當線圈或線棒的設計有所要求時匝間絕緣耐熱性的對比。
試驗規程不適用于模擬由端部支撐或輔助材料在運行期間產生的機械應力。試驗規程不包括在熱循環期間由絕緣膨脹和收縮引起的熱機械劣化的評定。
GB/T 17948.7-2016描述了旋轉電機絕緣結構耐熱性試驗的基本試驗原則。除本部分列出的規程外，遵循GB/T 17948.7-2016的原則。
絕緣結構耐熱等級參考其最大允許（“熱點”）溫度。根據IEC 60034-1，運行期間測量的平均溫度應不超過允許溫升。
注1：大電機，特別是使用線棒的同步發電機，可能需要本部分未包括的特殊熱評定試驗規程。

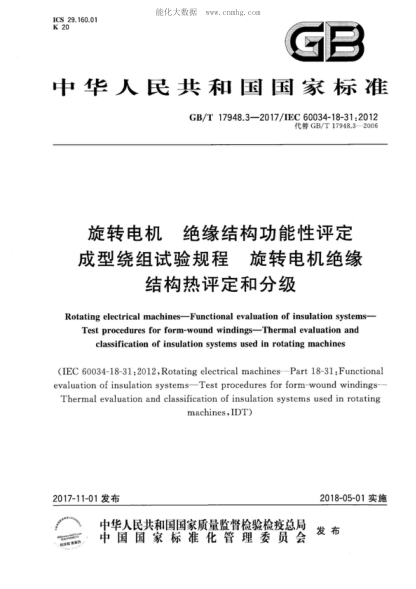

注2：對變頻電機，采用II絕緣結構設計的成型繞組線圈，根據IEC60034-18-42選撣診斷試驗的推薦參數。/T 17948.3-2017/IEC 60034-18-31:2012 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 代 替GB/T 17948.3-2006 旋轉電機絕緣結構功能性評定 成型繞組試驗規程旋轉電機絕緣 結構熱評定和分級 Rotating electrical machines-Functional evaluation of insulation systems- 　 　 Test procedures for form-wound windings-Thermal evaluation and 　 　 　 classification of insulation systems used in rotating machines (IEC 60034-18-31:2012, Rotating electrical machines-Part 18-31: Functional evaluation of insulation systems-Test procedures for form-wound windings- 　 Thermal evaluatio
