AUTOCAD界面顯示異常的幾種常見問題
前兩天介紹了因?yàn)樵O(shè)置或圖紙問題圖形顯示異常的一些問題的原因和解決辦法,除了與特定圖紙相關的顯示問題外,經常有網友在安裝AUTOCAD后后發現命令行、對話框、標題欄等界面顯示不正常,現象各不相同,比如頂部標題欄透明看不到圖標、對話框文字顯示亂碼、菜單或提示顯示為方框、特性面板無法正常顯示等等。這些問題中有些問題找到了解決方法并得到了網友的驗證,但有些網友現象類似但使用相同的辦法并沒有得到解決,這里將常見的幾種現象和解決辦法列舉一下,希望能幫到遇到的問題的人,更希望遇到并解決了類似問題的網友能提供更多線索。

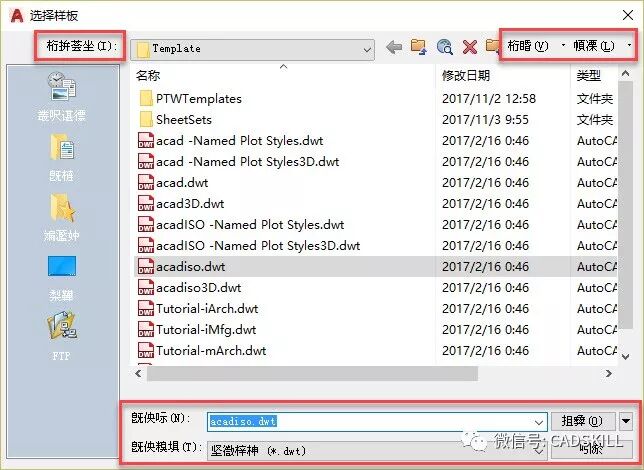

一、對話框顯示亂碼
這個問題是最常碰到的也是最容易解決的,有些網友發現CAD的選項對話框或外部參照等對話框中有些文字變成了亂碼,如下圖所示。

這個問題的原因很明確但也很令人意外:
只是因?yàn)槲覀?strong>往CAD的字體目錄(也包含其他支持文件搜索路徑)下拷貝了從網上下載的字體庫,其中包括一個名為SIMSUN.TTC的字體。
當時我從往網搜到這個答案的時候也將信將疑,試了一下,果然如此,而且我之前分享了一個從網上下載的浩辰2485種字體的字庫中也有這個文件,于是后面我專門更新了字體庫的鏈接并專門發了關于應該如何使用下載的字體庫的文章。
解決辦法:
刪除SIMSUN.TTC,最好同時刪除字體目錄的*.TTF文件。為什么CAD對話框會出現亂碼?
CAD字體庫下載,下載后應該怎么用?

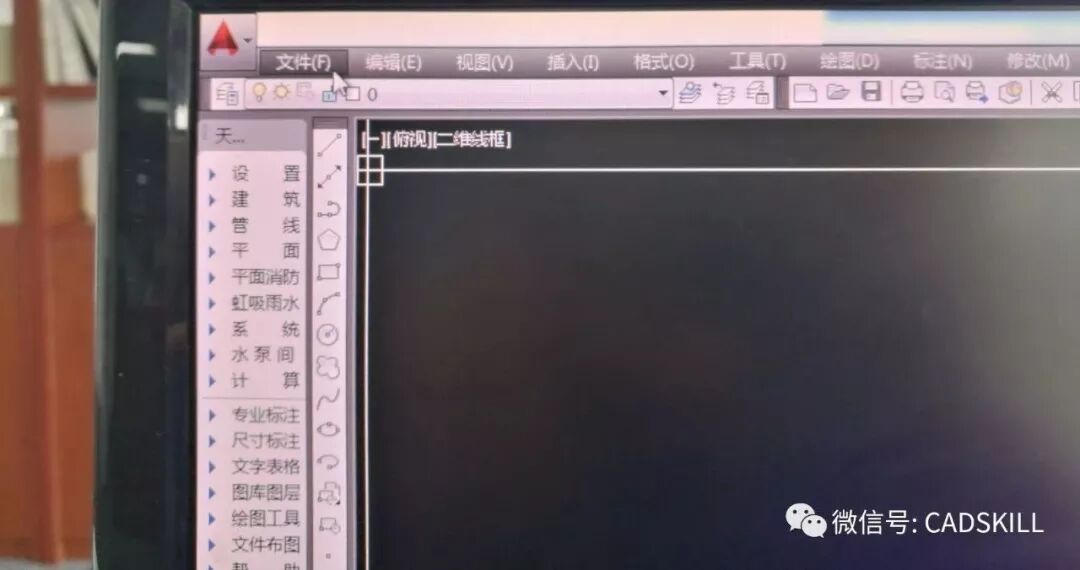

二、AUTOCAD標題欄顯示空白
這個問題前幾天問的人很多,主要集中在2012到2014版,在安裝CAD后,最頂部的標題欄只能顯示文件名字,快速訪問工具欄完全空白,無法使用,如下圖所示。

高版本AUTOCAD可能解決了這個問題,問這個問題的人很少。
在WIN7系統上的原因找到了,WINDOWS 7上的AERO主題的毛玻璃透視效果導致AUTOCAD 2012-2014這些版本的快速訪問工具欄顯示為空白。
解決辦法:
將WINDOWS的桌面主題設置成基本BASIC。
AutoCAD頂部的標題欄顯示空白怎么辦?
這個問題我自以為找到了標準答案,最近還有好幾個網友問了類似的問題,但他們裝的是WIN10系統,WIN10系統并沒有類似的主題,將顯示里的透明效果取消了結果還是沒有解決。哪位在WIN10上遇到類似問題后找到解決辦法的網友請留言。
三、命令行文字顯示不正常

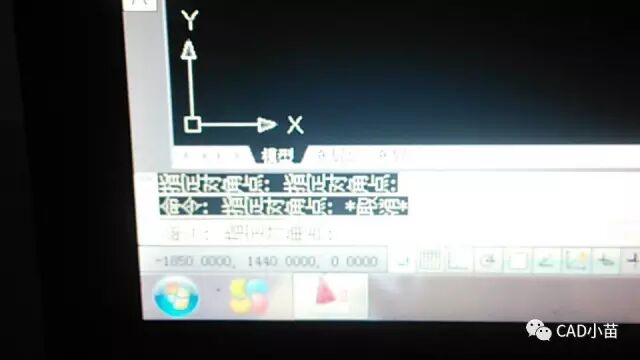

有時候不知道什么原因,命令提示的文字變成了亂碼或方框,還有些命令行的文字顯示的是旋轉90度的效果,如下圖所示。

命令行文字顯示不正常怎么回事?
解決辦法:

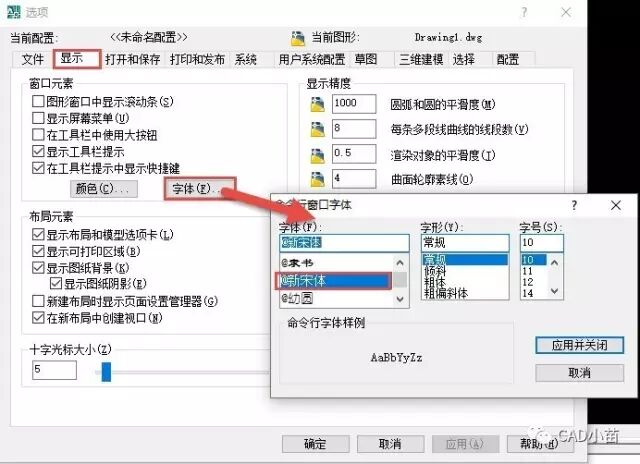

至于為什么他們的命令行字體為什么會變,這個原因我也沒有弄清楚,總之命令行的文字顯示不正常就是字體設置有問題了,只需要打開選項OP對話框,在“顯示”選項卡中將命令行文字設置成常規字體,如一下圖所示。

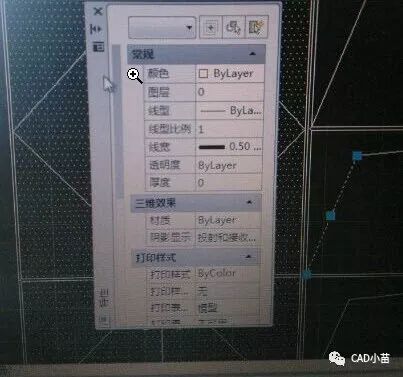

四、特性面板不能正常顯示選定圖形的特性
CAD使用正常,但選擇對象后特性面板(CTRL+1)不顯示對象類型和相關參數,如下圖所示。

問題原因:
據說是因?yàn)樾遁d了AUTODESK 360導致的,主要出現在2014版。
解決辦法:
1、在AUTOCAD安裝包解壓的目錄下搜一下:AcAuthEntities19chs.tlb和axdb19chs.tlb,找到后復制到CAD的安裝目錄下,再啟動AUTOCAD就好了。
2、網上找一下AutoCAD 2014 Service Pack 1,安裝一下,安裝后就正常了
這是針對2014版的解決辦法,其他版本好像沒有什么反映類似問題。
AUTOCAD2014特性面板不能正常顯示圖形特性怎么辦?

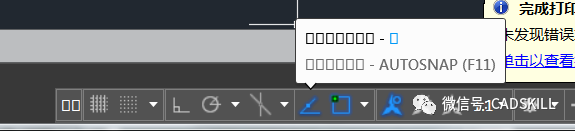

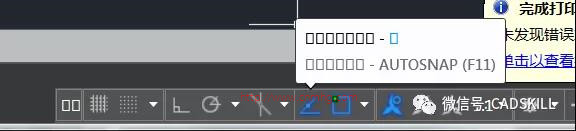

五、狀態欄或工具欄提示顯示為方框
這個問題很早就有人提,但我一直沒有重現,網上搜到一些答案,不知道哪種是對的,后來終于通過兩位網友確認解決方法。


問題原因:
安裝了.net framework的補丁或裝了其他版本,總之與CAD匹配的.net framework出了問題。
解決辦法:
卸載對應的.net framework版本,重新下載并安裝一個.net framework,或者直接安裝AUTOCAD安裝包里自帶的第三方程序中的.net framework。
AUTOCAD狀態欄或工具欄提示文字顯示為方框怎么辦?

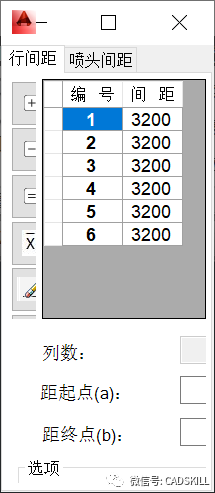

六、圖層或?qū)I(yè)軟件對話框的文字顯得特別大

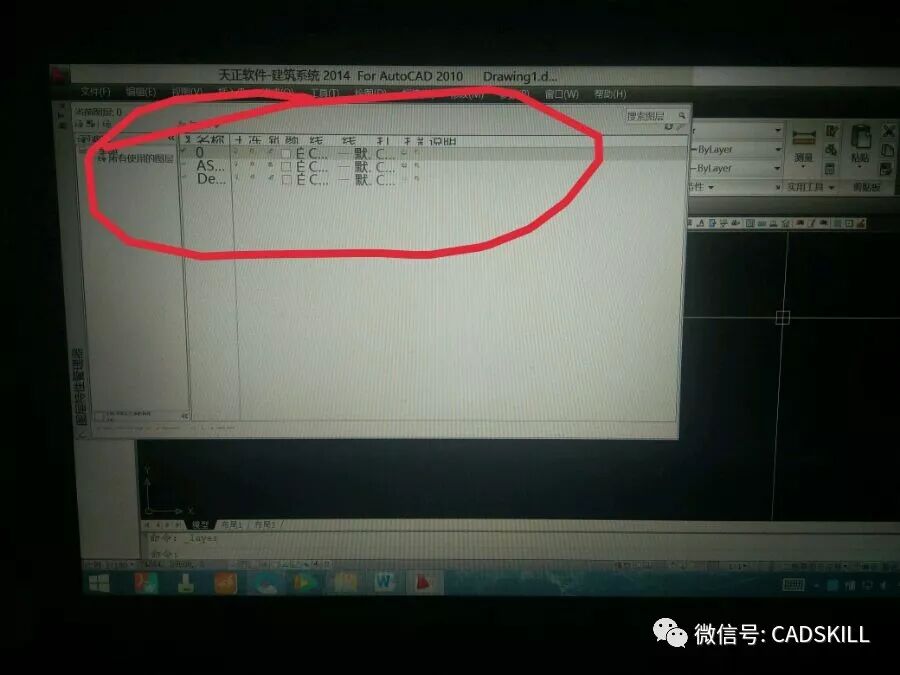

遇到這種問題的也有不少,對話框中的文字特別大,顯示不全,如下圖所示。


這個問題只是建議網友將WINDOWS桌面設置的文字顯示比例調整一下,調整100%或者調整字體大小試試,一種一個網友的問題得到解決,但這個問題我并沒有重現,所以也沒有發相關文章。
對話框中文字的大小在CAD中沒有設置,字體大小是受操作系統控制的。在XP系統中是可以直接設置字體大小的,在高版本會有文字顯示比例的設置,如果遇到問題,先從WINDOWS設置里找找,不要在CAD里找。
如果哪位明確知道這種問題的原因和解決方法,請留言。

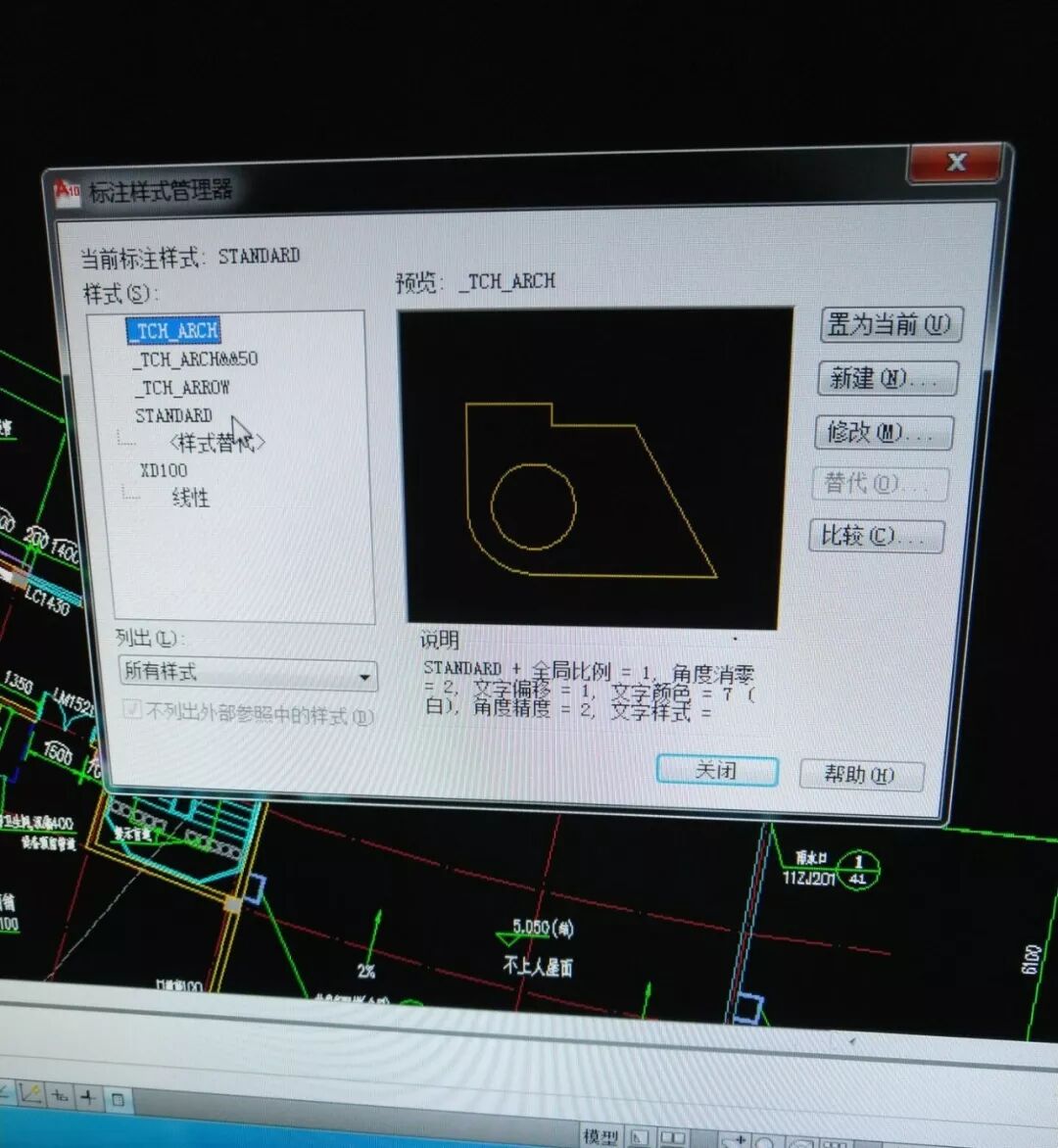

七、標注樣式設置對話框中不顯示標注預覽效果
有時打開標注樣式對話框,發現預覽框中只顯示了圖形,卻不顯示標注預覽效果,如下圖所示。

這個雖說也是對話框顯示異常,但卻和圖紙的設置有關。
問題原因:
當前圖層被關閉。
解決辦法:
將當前圖層打開或設置其他打開的圖層作為當前層。
-
