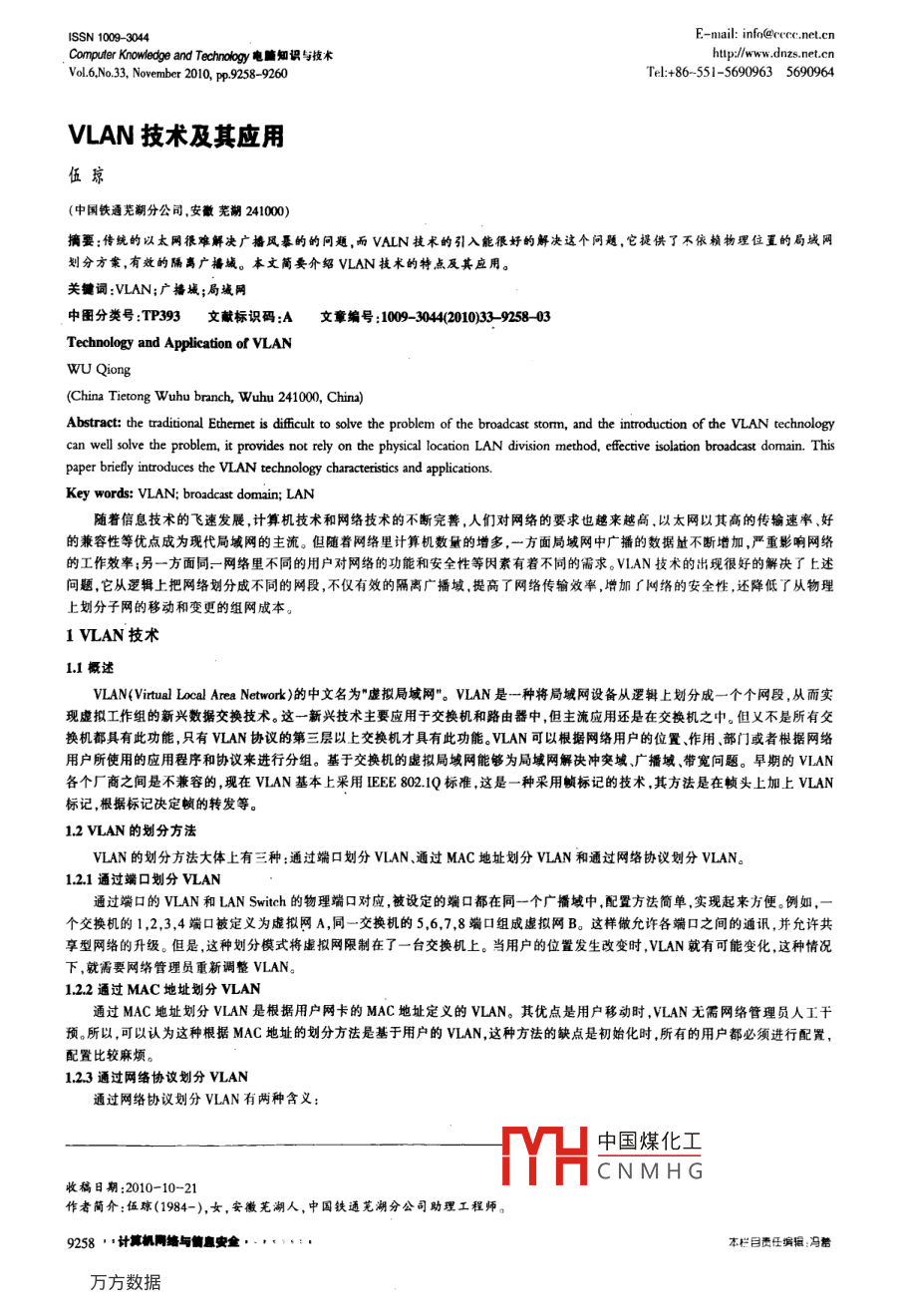

SN10093044E-mail: info(cece. netcnComputer Knowledge and Technology電腦知識與技術VolL. 6. No 33, November 2010, pp.9258-9260Te+86-551-56909635690964VLAN技術及其應用伍瓊(中國鐵通芫湖分公司安徽蕪湖241000摘要:傳統的以太網很難解決廣播風暴的的問題,而VAIN技術的引入能很好的解決這個問題,它提供了不依賴物理位王的局域網劃分方案,有效的隔離廣播城。本文簡要介紹VLAN技術的特點及其應用。關鍵詞:VLAN;廣播城;局城網中圖分類號:TP393文獻標識碼A文章編號:1009-304(20103-925803Technology and Application of VLANwU Qiong(China Tietong Wuhu branch, Wuhu 241000, China)Abstract: the traditional Ethernet is difficult to solve the problem of the broadcast storm, and the introduction of the VLAN technologyan well solve the problem, it provides not rely on the physical location LAN division method, effective isolation broadcast domain. Thispaper briefly introduces the VLAN technology characteristics and applicationsKey words: VLAN; broadcast domain; LAN隨著信息技術的飛速發展,計算機技術和網絡技術的不斷完善,人們對網絡的要求也越來越高,以太網以其高的傳輸速率、好的兼容性等優點成為現代局域網的主流。但隨著網絡里計算機數量的增多,一方面局域網中廣播的數據量不斷增加,嚴重影響網絡的工作效率;另一方面同.網絡里不同的用戶對網絡的功能和安全性等因素有著不同的需求。VLAN技術的出現很好的解決了上述問題,它從邏輯上把網絡劃分成不同的網段,不僅有效的隔離廣播域,提高了網絡傳輸效率,增加了網絡的安全性,還降低了從物理上劃分子網的移動和變更的組網成本。I VLAN技術LI概述VLAN(Virtual Local Area Network)的中文名為"虛擬局域網"。VAN是一種將局域網設備從邏輯上劃分成一個個網段,從而實現虛擬工作組的新興數據交換技術。這一新興技術主要應用于交換機和路由器中,但主流應用還是在交換機之中。但又不是所有交換機都具有此功能,只有vLAN協議的第三層以上交換機才具有此功能。ⅥLAN可以根據網絡用戶的位置、作用、部門或者根據網絡用戶所使用的應用程序和協議來進行分組?；诮粨Q機的虛擬局域網能夠為局域網解決沖奕域、廣播域、帶寬問題。早期的VLAN各個廠商之間是不兼容的,現在ⅥLAN基本上采用LEEE8021Q標準這是一種采用幀標記的技術,其方法是在幀頭上加上LAN標記,根據標記決定幀的轉發等。12VLAN的劃分方法VLAN的劃分方法大體上有三種:通過端口劃分ⅤLAN通過MAC地址劃分ⅥLAN和通過網絡協議劃分vLAN1.2.1通過端口劃分vLAN通過端口的vLAN和 LAN Switch的物理端口對應,被設定的端口都在同一個廣播域中配置方法簡單,實現起來方便。例如個交換機的1,2,3,4端口被定義為虛擬網A,同一交換機的5,6,78端口組成虛擬網B。這樣做允許各端口之間的通訊,并允許共享型網絡的升級。但是,這種劃分模式將虛擬網限制在了一臺交換機上。當用戶的位置發生改變時LAN就有可能變化,這種情況下,就需要網絡管理員重新調整vLAN122通過MAC地址劃分VLAN通過MAC地址劃分VLAN是根據用戶網卡的MAC地址定義的vLAN。其優點是用戶移動時,LAN無需網絡管理員人工干預。所以,可以認為這種根據MAC地址的劃分方法是基于用戶的ⅥLAN,這種方法的缺點是初始化時,所有的用戶都必須進行配置配置比較麻煩。123通過網絡協議劃分VLAN通過網絡協議劃分vLAN有兩種含義中國煤化工CNMHG收稿日期:2010-10-21作者簡介:伍瓊(1984-),女,安徽蕪湖人,中國鐵通蕪湖分公司助理工程師。9258·計算機同絡與安盒本欄目責任編:馮常第6卷第33期(2010年11月Computer Knowledge and Technology電腦知識與技術根據協議類型劃分ⅤLAN,例如IⅥ LAN IPX VLAN等根據網絡層地址(IP地址)劃分VLAN。這種方法的優點是用戶的物理位置改變了,不需要重新配置所屬的ⅤLAN。而且可以根據協議類型來劃分VLAN,不需要附加的幀標簽來識別VLAN,這樣可以減少網絡的通信量。但是這種方式不是直接在鏈路層上進行操作,所以配置起來比較復雜,效率也比較低。13VLAN的幾個相關概念1.3.1 VLAN TrunkVLAN Trunk(虛擬局域網中繼技術)的作用是讓連接在不同交換機上的相同VLAN中的主機互通。如果交換機A和交換機B都設置有同一ⅥLAN里的計算機,交換機A的VLAN中的計算機要訪問交換機B的LAN中的計算機,我們可以把兩臺交換機的級聯端口設置為 Trunk端口,當交換機把數據包從級聯口發出去的時候,會在數據包中做一個標記(TAG),以使其它交換機識別該數據包屬于哪一個VLAN,其它交換機收到這樣一個數據包后,只會將該數據包轉發到標記中指定的ⅤLAN,從而完成了跨越交換機的VAN內部數據傳輸。1.3.2 Access mode H Trunk modeAccess mode是和 Trunk mode對應的一種端口模式。 Access mode就是普通端口模式; Trunk mode就是帶標記(TAG)的端口模式1.33 PVIDPVID(PortⅤ LAN ID),即端口的虛擬局域網I號。PVID就是一個數據幀進人交換機端口的時候,如果沒有帶TAG頭,且該端口上配置了PVID,那么,該數據包就會被打上相應的TAG頭;如果進入的數據幀已經帶有TAG頭的話,那么交換機一般不會再增加TAG頭,即使是端口上配置了PVD號;PVID(端口 VLAN II號)是非標記端口的 LAN ID設定。當非標記數據包進入交換機,交換機將檢查VLAN設定并決定是否進行轉發Aces端口發出的報文,不帶有ⅥLAN標識;TAG端口發出的報文,如果報文本身的VLAN標識和端口PVID不同,則報文直接送出,如果相同,則去掉報文ⅤLAN標識直接送出1916.1,/:4乙B2.02VLAN的應用21使用LAN設計局域網使用VLAN設計局域網的特點:通過使用VLAN構建局域網,用戶能夠不受物理鏈路的限制而自由地分割廣播域。另外,通過路由器與三層交換機提供的ⅤLAN間路由,能夠適應靈活多變的網絡構成。但是,由于利用VLAN容易導致網絡構成復雜化,因此也會造成整個網絡的組成難以把握。下面,就讓我們來看看具體的實例。1)不使用ⅤLAN的局域網中網絡構成的改變17,E1假設有如圖1所示的由1臺路由器、臺交換機構成的“不使用ⅥLAN"的網絡。圖中的路由器,帶有2個LAN接口。左側的網絡是19216024,右側是1921682024。如果想將192.1681024這個網絡上的計算機B轉移到網絡1921682024上去就需要改變物理連接、將B接到右側的交換機上。如果還需要新增一個地址為1921683024的網絡,還要在路由器上再占用一個LAN接口并添加一臺交換機。由于這臺路由器上只有兩個LAN接口因此為了新增網絡還必須將路由器升級為帶有3個LAN接口的產品久換機2)使用VLAN的局域網中網絡構成的改變。再假設有一個由1臺路由器2臺交換機構成的使用VLAN"的局域網。交換機啤白回q與交換機、交換機與路由器之間均為匯聚鏈路;并且假設1921681.024對應紅色VLAN、19216820724對應黃色vLAN2,如圖2所示。如果將連接在交換機1上192.1681024這個網段的計算機B轉到網絡1921682024上時,無需更改物理布線。只要在交換機上生成黃色vLAN2然后將因2計算機B所連的端口2加入到黃色LAN2中去使它成為訪問鏈接即可然后根據需要設定計算機B的IP地址、默認網關等信息就可以了中國煤化工獲取的,那么在客戶機方面無需進行任何設定修改就可以在不同網段間移動。CNMHG利用vLAN后我們可以在不改動任何物理布線的前提下,自由進行網絡的邏輯設計。如果所處的工作環境恰恰需要經常改變網絡布局那么利用ⅤLAN的優勢就十分明顯了。并且,當需要新增一個地址為19216830024的網段時,也只需要在交換機上新建本欄目賈任編:馮譬::·:計算機網峰與息驗盒::9259Computer Knowledge and Technology電腦知識與技術第6卷第33期(2010年11月個對應19216830724的LAN3,并將所需的端口加入它的訪問鏈路就可以了。果網絡環境中還需要利用外部路由器則只要在路由器的匯聚端口上新增一個子接口的設定就可以完成全部操作,而不需要消耗更多的物理接口(LAN接口)。要使用的是三層交換機內部的路由模塊,則只需要新設一個VLAN接口即可。22在企業內部如何進行vAN劃分及配置實例對于每個公司而言都有自己不同的需求,下面我們給出一個典型的公司的VLAN的實例,這樣也可以成為我們以后為公司劃分ⅥLAN的依據。某公司現在有建設部、市場部、財務部三個部門進行LAN的劃分:建設部VLAN10,市場部VLAN20財務部VLAN30,并且各部門還可以相互通訊現有設備如下:Cis03640路由器, Cisco Catalyst2924交換機一臺,二級交換機若干臺。交換機配置文件中的部分代碼如下interface vlan10ip address 192 168.0 1ip address 192. 168.1.1interface vlan 30ip address 192.168.2.1路由器配置文件中的部分代碼如下:interface FastEthernet 1/0.1sulation isl 10ip address 192.168.0.2interface FastEthernet 1/0.2encapsulation isl 20address 192. 168. 1.2interface FastEthemet 1/0.3encapsulation isl 30ip address 192.. 2network 192. 168.0.03結束語vLAN技術的應用,使網絡工作組的劃分突破了地理位置的限制,而完全根據管理功能來劃分。VLAN可以根據網絡用戶的位置、作用部門或者根據網絡用戶所使用的應用程序和協議來進行分組?；诮粨Q機的虛擬局域網能夠為局域網解決沖突域、廣播域、帶寬問題。另外,ⅥLAN具有靈活性和可擴張性等特點,方便于網絡維護和管理這兩個特點正是現代局域網設計必須實現的兩個基本目標,在局域網中有效利用虛擬局域網技術能夠提高網絡運行效率。由于作者水平和能力所限,文中難免有些不足和錯誤,敬請各位讀者批評指正。參考文獻1黃克新.電信機務員[M信息產業部通信行業職業技能鑒定指導中心,2004[2]謝希仁計算機網絡M]2版.北京:電子工業出版社2003]陳應明.計算機網絡與應用[M!北京冶金工業出版社,200514雷震甲網絡工程師教程M北京清華大學出版社200中國煤化工CNMHG9260·計算機網絡與魑意安全·::本欄目責任編:馮
