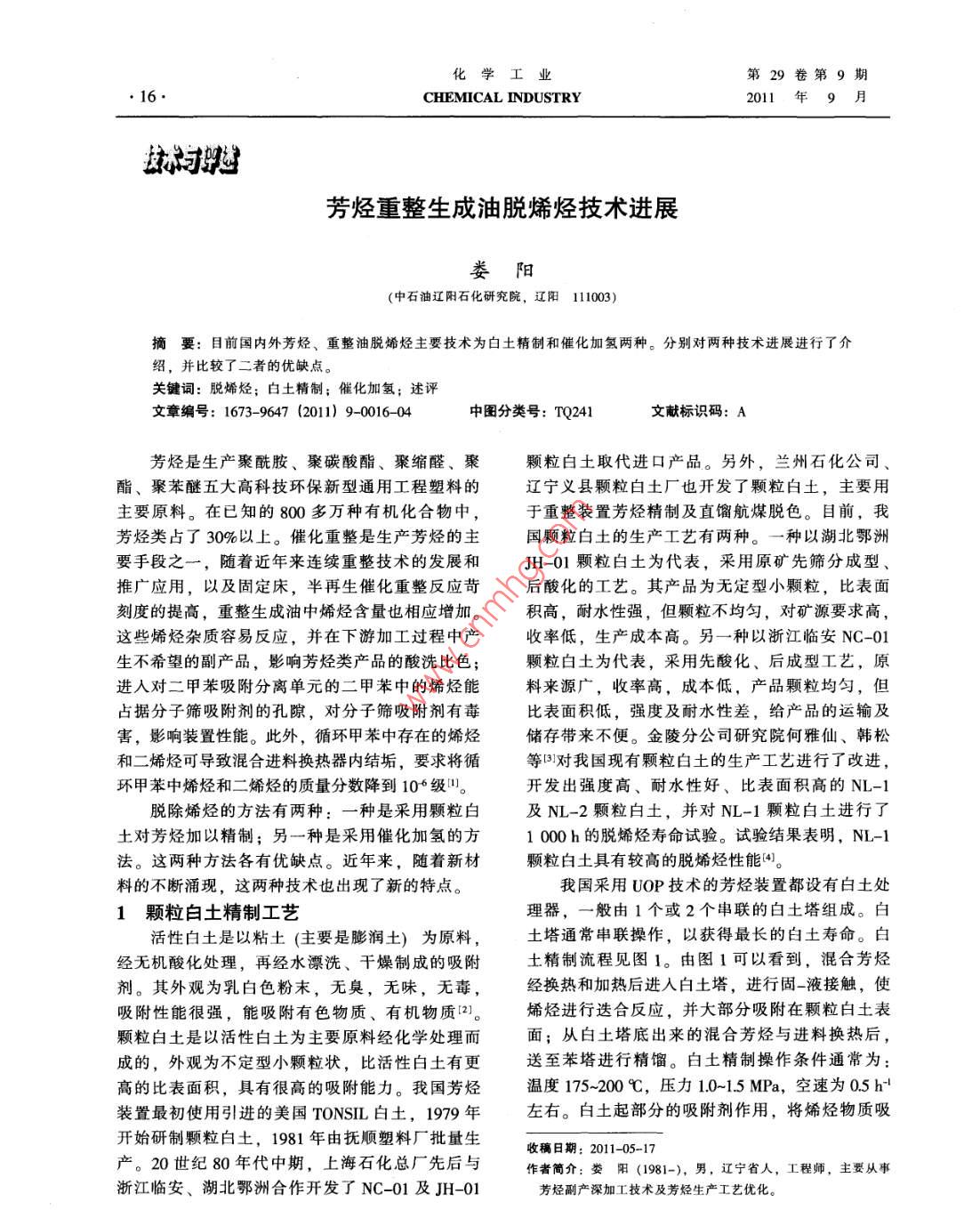

化學工業第29卷第9期CHEMICAL INDUSTRY2011年9月芳烴重整生成油脫烯烴技術進展婁陽(中石油遼陽石化研究院，遼陽11003)摘要:目前國內外芳烴、重整油脫烯烴主要技術為白土精制和催化加氫兩種。分別對兩種技術進展進行了介紹,并比較了二者的優缺點。關鍵詞:脫烯烴;白土精制;催化加氫;述評文章編號: 1673 -9647 (2011) 9 0016-04中圖分類號: TQ241文獻標識碼: A芳烴是生產聚酰胺、聚碳酸酯、聚縮醛、聚顆粒白土取代進口產品。另外，蘭州石化公司、酯、聚苯醚五大高科技環保新型通用工程塑料的遼寧義縣顆粒白土廠也開發了顆粒白土，主要用主要原料。在已知的800多萬種有機化合物中，于重整裝置芳烴精制及直餾航煤脫色。目前，我芳烴類占了30%以上。催化重整是生產芳烴的主國顆粒白土的生產工藝有兩種。一種以湖北鄂洲要手段之一，隨著近年來連續重整技術的發展和JH-01顆粒白土為代表，采用原礦先篩分成型、推廣應用，以及固定床，半再生催化重整反應苛后酸化的工藝。其產品為無定型小顆粒，比表面刻度的提高，重整生成油中烯烴含量也相應增加。積高，耐水性強，但顆粒不均勻，對礦源要求高，這些烯烴雜質容易反應，并在下游加工過程中產收率低，生產成本高。另一種以浙江臨安NC-01生不希望的副產品，影響芳烴類產品的酸洗比色;顆粒白土為代表，采用先酸化、后成型工藝，原進人對二甲苯吸附分離單元的二甲苯中的烯烴能料來源廣，收率高，成本低，產品顆粒均勻，但占據分子篩吸附劑的孔隙，對分子篩吸附劑有毒比表面積低，強度及耐水性差，給產品的運輸及害,影響裝置性能。此外,循環甲苯中存在的烯烴儲存帶來不便。金陵分公司研究院何雅仙、韓松和二烯烴可導致混合進料換熱器內結垢，要求將循等B)對我國現有顆粒白土的生產工藝進行了改進,環甲苯中烯烴和二烯烴的質量分?jǐn)?shù)降到106級叫。開發出強度高、耐水性好、比表面積高的NL-1脫除烯烴的方法有兩種:一種是采用顆粒白及NL-2顆粒白土,并對NL-1顆粒白土進行了土對芳烴加以精制;另一種是采用催化加氫的方1 000 h的脫烯烴壽命試驗。試驗結果表明，NL-1法。這兩種方法各有優缺點。近年來，隨著新材顆粒白土具有較高的脫烯烴性能[4。料的不斷涌現，這兩種技術也出現了新的特點。我國采用UOP技術的芳烴裝置都設有白土處1顆粒白土精制工藝?yán)砥鳎话阌?個或2個串聯的白土塔組成。白活性白土是以粘土(主要是膨潤土)為原料,土塔通常串聯操作，以獲得最長的白土壽命。白經無機酸化處理，再經水漂洗、干燥制成的吸附土精制流程見圖1。由圖1可以看到，混合芳烴劑。其外觀為乳白色粉末，無臭，無味，無毒,經換熱和加熱后進入白土塔，進行固_液接觸，使吸附性能很強，能吸附有色物質、有機物質(2。烯烴進行迭合反應，并大部分吸附在顆粒白土表顆粒白土是以活性白土為主要原料經化學處理而面;從白土塔底出來的混合芳烴與進料換熱后,成的，外觀為不定型小顆粒狀，比活性白土有更送至苯塔進行精餾。白土精制操作條件通常為:高的比表面積，具有很高的吸附能力。我國芳烴溫度175~200C，壓力1.0~1.5 MPa,空速為0.5 h-'裝置最初使用引進的美國TONSIL白土，1979年左右。白土起部分的吸附劑作用，將烯烴物質吸開始研制顆粒白土，1981年由撫順?biāo)芰蠌S批量生收稿日期: 2011-05-17產。20世紀80年代中期，上海石化總廠先后與作者簡介:婁陽(1981-), 男，遼寧省人，工程師，主要從事浙江臨安、湖北鄂洲合作開發了NC-01及JH-01芳烴副產深加工技術及芳烴生產工藝優化。第9期婁陽: 芳烴重整生成油脫烯烴技術進展●17●附于其表面及其微小的孔隙內，當其表面和孔隙(3)加氫裂化反應內的空間完全被占用后，就不能再吸附其它的烯R- -CH2- -CH2- -Rr+H-- +Rs- -CH;+Rc- -CHs;烴物質，白土便被認為是永久地失活了。4)芳烴加氫飽和反應O+H2-→O。若要通過選擇性加氫的方法脫烯烴，則需要催化劑有非常好的選擇性和適宜的活性，既可使反應(1)和(2)順利進行，又能有效抑制反應(3)和(4)的發生。為此，需要選擇合適的活性混合芳烴組分并添加助劑，制備成具有特定金屬分布的催化劑，以達到選擇性加氫脫烯烴的目的門。2.1 UOP 加氫脫烯烴ORP工藝圖1 UOP 芳烴裝置白土精制流程該工藝由美國UOP公司開發，主要特點是取通常，白土塔的使用壽命為半年。張科峰、消了重整液分離器、重芳烴塔、苯塔和重整液分王宏革等[I研究了溫度、投用方式等影響白土壽離器和萃取精餾(即，環丁砜)單元后的粘土處命的因素，使白土的使用壽命超出設計使用周期理器。相應的流程中需要設置氣提塔以脫除輕烴,的2.3~2.5倍。ORP單元將重整液中的烯烴加氫成它們相應的鏈?？松梨? ExxonMobil)公司開發的新型烷烴或環烷烴。UOP聲稱，該流程節省了8%~9%催化預處理工藝Olgone，采用--種改進型催化劑，的界區內投資。UOP流程的關鍵是Tatoray單元對提高了烯烴轉化成重組分的轉化率，并降低了處C1o和未抽提甲苯的處理能力。不再需要甲苯抽提，使得取消了重整液分離塔;而較小的抽提單白土床類似。采用新的催化預處理工藝時，其溴元僅用于回收苯，不再要求苛刻的分離Cg和C1o指數負荷可以比白土床的高4~6倍。這表明,用芳烴操作使得取消了重芳烴塔。為了實現后者,該新型催化劑翻新改進的白土處理器，在相同的通過引入金屬功能組分而穩定了烷基轉移催化劑。進料速率和進料溴指數情況下，運轉時間可延長最后，取消粘土處理器，以利于選擇性烯烴飽和。4~6倍。另外，相對白土床而言，該催化劑可多此工藝可對重整油加氫，也可對其它原料加氫,次再生，且性能損失較少。結果，該烯烴脫除催催化劑壽命可達3年以上，目前已有4套裝置實化劑的總使用壽命大大延長。自2003年以來，埃現轉讓，8套裝置運轉中[8,9]。克森美孚公司已經成功地在5套裝置上進行該工2.2 IFP 脫烯烴Arofining工藝藝的工業應用。?？松梨诠鹃_(kāi)發的新型催化由法國IFP開發，將重整生成油中的烯烴選擇預處理系統的優勢在于:循環周期長;催化劑通加氫為飽和烴，而這部分飽和烴在后面的抽提單元過再生可反復使用;固體廢棄物生成量降低了很容易分離，從而避免了使用白土產生的廢渣。85%~90%;減少白土使用量,降低運行成本;減Arofining工藝條件緩和，氫耗低，反應在液相進少了設備(處理器)的投入，從而降低了投資成行，采用貴金屬催化劑，可脫除高含量的烯烴，產本;溴指數的降低保護了下游設備，且運行周期品溴指數< 20 mg/(100g)，芳烴損失小于0.5%,延長降低了檢修的頻率[5.6]。使用壽命可達6年，具有很高的活性、選擇性和穩2催化加氫工藝定性。另外，烯烴加氫后生成的烷烴，可在抽苯和在通過加氫的方法脫除重整生成油中的烯烴甲苯餾分由芳烴抽提回收。在處理量相同時,的過程中，可能發生的化學反應如下:Arofining反應器容積只有白土塔的1/4;白土處理(1)單烯烴加氫反應.通常需要2個反應器和1個再蒸餾塔，而R,- -CH=CH- -R2+H2 .+R- -CH2- -CH- -R2;Arofining過程只需1個反應器，因此投資和操作(2)雙烯烴加氫反應費用大大降低。Arofining 工藝可以很容易地與重整Rr- CH=CH- CH=CH- R2+2H2- +R.- -CH2-反應器結合在一起，也可以改造現有的白土塔，使CH2- -CH- -CHr -R2;投資進一步降低。 該技術已在6套裝置運轉0.11。化學工業●18.CHEMICAL INDUSTRY2011年第29 卷2.3撫順石化院 FHDO工藝是ZSM-5分子篩比白土具有壽命長，芳烴損失小撫順石油化工研究院(FRIPP) 2000 年開始的優點，具備工業應用的前景。研發的FHDO技術應用HDO-18催化重整生成油2010年5月上海石化院(SRIPT) 開發的選擇性加氫催化劑，以γ-Al2O3為載體，鈀、鉑DOT-100催化劑通過了中石化的工業試驗鑒定。為活性金屬組分，金屬分布為薄殼型，不但可以該催化劑在天津分公司芳烴聯合裝置上進行了工在更加緩和的操作條件下應用于重整生成油苯餾業應用試驗，運行及標定結果表明，催化劑具有分的選擇性加氫脫烯烴，而且可以擴展應用于半高活性和良好的穩定性,在WHSV1.6 h"'、反應溫再生重整生成油全餾分和第二代連續重整生成油度162 C條件下，與目前工業應用白土相比，催BTX餾分，以替代常規的白土吸附和加氫精制脫化劑第--使用周期達到白土的7.8倍，再生后的烯烴，克服其芳烴損失大和環境污染嚴重的問題。催化劑經測試和實驗室評價，性能得到較好的恢該技術已成功應用于茂名石化、北京燕山石化和復。該技術可在現有芳烴裝置不做改動的條件下,長嶺石化。試驗結果表明，使用FHDO技術處理替代原使用的工業白土，操作簡便，減少了廢渣溴指數4 220 mgBr/(100 g油)、芳烴質量分?jǐn)?shù)排放，降低了人工勞動強度，具有良好的推廣應61.90%連續重整生成油BTX餾分，在反應器人口用前景及社會效益。天津石化DOT-100催化劑工溫度160 C、高分壓力1.40 MPa、體積空速6.33 h'、業試驗流程見圖3。氫油體積比300:1的條件下，產品溴指數為一- 吸附分離130 mgBr/(100g油)，芳烴損失0.10個百分點;處理溴指數3 260 mgBr/(100 g油)、芳烴64.90%低重整油_壓組合床重整生成油BTX餾分,在反應器人口溫度145C、高分壓力1.45 MPa、體積空速3.07 h~、氫油體積比390:1等操作條件下，產品溴指數為→去重芳烴塔白土DOT-10020 mgBr/(100g油)，芳烴損失0.31個百分點。圄3天津石化DOT -100催化劑工業試驗流程圖FHDO技術整體達到國際先進水平。完全滿足芳烴抽提裝置對重整生成油BTX餾分進料深度脫烯3結論烴的要求，其加氫脫烯烴流程見圖212,1。(1)顆粒白土作為吸附劑脫除催化重整油中重整氫的烯烴成本較低，目前國內絕大多數芳烴裝置仍尾氫然使用此種工藝，但是其使用壽命較短，導致白土更換頻繁。而且，白土不能再生，廢棄的白土?xí)?lái)嚴重的環境污染。(2)加氫精制脫烯烴技術優點是催化劑周期加氫生成油進抽提較長，芳烴損失小。其缺點是費用偏高，需要使重整生成油用補充氫、催化劑、高壓反應器和其它相關設備。圄2加氫脫烯烴工藝流程國內貴金屬催化劑加氫精制工藝取得了長足的進步,針對低成本分子篩的加氫催化劑研究也在開.4 其他技術展中，如何延長分子篩材料的壽命是其得到工業華東理工大學陳昌偉、施力等考察了一系列化應用的重要問題。分子篩材料。在工業PX聯合裝置出口引側線進行評價研究，考察了以不同介孔材料作為基質，參考文獻:制備的脫烯烴催化劑在中試條件下的脫烯烴性能，[1] 張科峰,王宏革.芳烴聯合裝置白土的使用和再生[J].并與工業臨安白土進行了對比。結果表明催化劑化工科技，2001, 9 (3); 33--36.采用了合適的介孔材料，其使用壽命延長為白土[2]韓雪松.我國活性白土的生產狀況[J]. 上?；? 2010,壽命的4.5倍左右41。王一男、代培剛[15-1]等 研35 (6): 12- -14.究了ZSM-5分子篩合成催化劑脫烯烴性能,結論(下轉第25頁)第9期李文杰等: Shell 煤氣化工藝特點分析.25.Characteristics of Shell Coal Gasification TechnologyLI Wen-jie，WANG Xiao-yu，WANG Zi-xiu(Hebi Coal Chemical Projeet Upper of He' nan Coal Chemical Industry Group, He' nan Hebi 458000，China)Abstract: This paper briely introduces the technological process of shells coal gasification, analyzes the shells process, hightemperature gasification, adding feed for liquid slag draining, wide handing, high energy fficiency， and environmental benefits.Keywords: coal gasification; water gas; technological process; review(上接第18頁)[10] Hydrocarbon Processing Petrochemical Processes 2001/contributing company/IFH[3] 何雅仙，韓松.精制芳烴用顆粒白土的研制[J].精細石[11]曹祥.重整生成油選擇加氫脫烯烴[J].煉油技術與工油化工進展，2001, 2 (6): 15- -19.程, 2010, 40 (1): 18-21.[4] 侯耀喧. NC- -01 顆粒白土在催化重整裝置上的工業應[12]陳玉琢，徐遠國.HDO-18選擇性加氫脫烯烴催化劑用[J].石油煉制與化工，1991, 7 (5): 31-34.的反應性能及應用[J].煉油技術與工程, 2000, 3[5] Nikolaev; A, Tyurina L A. Olefin removal route replaces(6): 18-21.conventional clay systems[J]. Chemical Engineering Pro-[13] 葉小舟，顧國璋，徐柏福，等. HD0-18選擇性加氫yes，, 200， 103 (5): 2.催化劑的工業應用[J].石油煉制與化工，2004, 35[6] Brown; Stephen H. (Princeton, NJ) , Chaudhur; Tarun(8): 23-27.K. ( Princeton Junction, NJ)， Santiesteban; Jose G.[14] 陳昌偉，吳文娟，江正紅,等.介孔材料改性及其脫(West Chester, PA), Process for BTX purification U:除芳烴中微量烯烴的考察[J].石油煉制與化工，2010,6 500 996.41 (1): 36-39.[7]張麗娟.催化重整生成油選擇性加氫催化劑和工藝技[15]江正洪，陳昌偉,翁惠新，等.用于芳烴中微量烯烴術研究[J].撫順烴加工技術，2002，(3): 20- -23.脫除的MCM- -22催化劑的研究[J].現代化工, 2009,[8] Russ; Michael B (Villa Park, IL) , Kell; Aaron P(12): 40- -42.( Schaumburg, IL)， Park; John Y G ( Naperville,[16]王一男，于魯杰，王昕，等.分子篩催化芳烴烷基lL)Integrated aromatization/race- olefin- reduction scheme化脫烯烴的研究[J].精細石油化工，2007, 24(1):us 5 658 453.1-4.9] Maher; Gregory F ( Aurora, IL)， Hamm; David A[17] 代培剛，張惠躍，王昕，等.用催化劑脫除芳烴中微( Hinsdale，IL)， Integrated process for aromatics量烯烴的研究[J].華東理工大學學報:社會科學版,production US 6 740 788.2004，(5): 10- -13.Technical Progress in Olefins Removal Routes from Aromatic ReformingLOU Yang(Research Institute of liaoyang Petrochemical Company, Liaoyang 111003, China)Abstract: To introduce technical progress in olefins removal routes from aromatice reforming at home and abroad. To make comparisonbetween two kinds of olefins removal routes-- clay refining and catalytic hydrogenation in terms of advantages and limitations.Keywords: olefins removal; clay refining; catalytic hydrogenation; review
