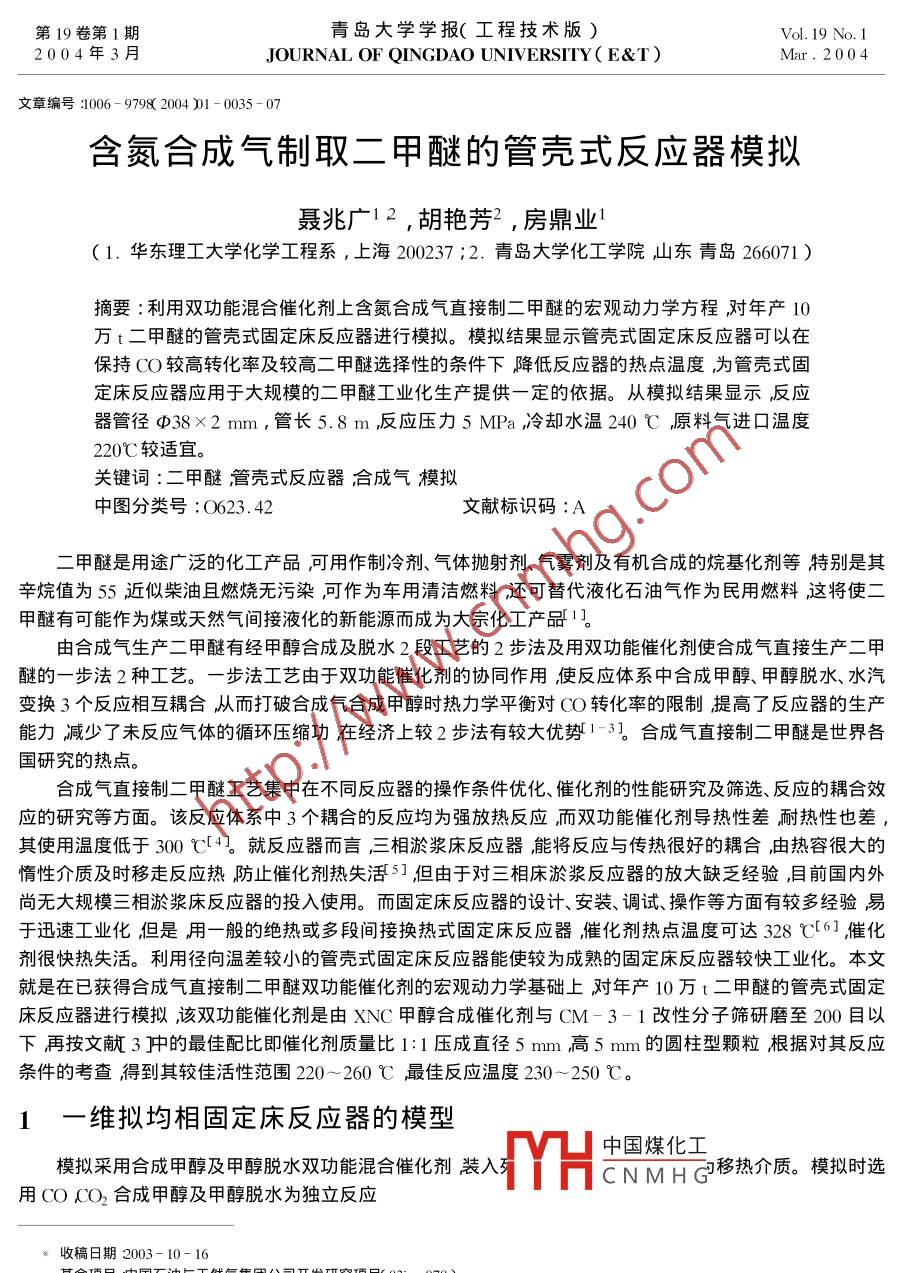

第19卷第1期青島大學學報(工程技術版)2004年3月JOURNAL OF QINGDAO UNIVERSITY(E&T)lar.2004文章編號:1006-97982004)1-0035-07含氮合成氣制取二甲醚的管殼式反應器模擬聶兆廣12,胡艷芳2,房鼎業1.華東理工大學化學工程系,上海200237;2.青島大學化工學院山東青島266071)摘要:利用雙功能混合催化劑上含氮合成氣直接制二甲醚的宏觀動力學方程對年產10萬t二甲醚的管殼式固定床反應器進行模擬。模擬結果顯示管殼式固定床反應器可以在保持(O較高轉化率及較高二甲醚選擇性的條件下降低反應器的熱點溫度為管殼式固定床反應器應用于大規模的二甲醚工業化生產提供一定的依據。從模擬結果顯示反應器管徑Φ38×2mm,管長5.8m反應壓力5Ma冷卻水溫240℃原料氣進口溫度220℃較適宜。關鍵詞:二甲醚管殼式反應器合成氣模擬中圖分類號:O623.42文獻標識碼:A二甲醚是用途廣泛的化工產品可用作制冷劑、氣體拋射劑、氣霧劑及有機合成的烷基化劑等特別是其辛烷值為5近似柴油且燃燒無污染可作為車用清潔燃料還可替代液化石油氣作為民用燃料這將使二甲醚有可能作為煤或天然氣間接液化的新能源而成為大宗化工產品1。由合成氣生產二甲醚有經甲醇合成及脫水2段工藝的2步法及用雙功能催化劑使合成氣直接生產二甲醚的一步法2種工藝。一步法工藝由于雙功能催化劑的協同作用使反應體系中合成甲醇、甲醇脫水、水汽變換3個反應相互耦合從而打破合成氣合成甲醇時熱力學平衡對CO轉化率的限制提高了反應器的生產能力減少了未反應氣體的循環壓縮功在經濟上較2步法有較大優勢1-3。合成氣直接制二甲醚是世界各國研究的熱點。合成氣直接制二甲醚工藝集中在不同反應器的操作條件優化、催化劑的性能研究及篩選、反應的耦合效應的研究等方面。該反應體系中3個耦合的反應均為強放熱反應而雙功能催化劑導熱性差耐熱性也差其使用溫度低于300℃4就反應器而言三相淤漿床反應器能將反應與傳熱很好的耦合由熱容很大的惰性介質及時移走反應熱防止催化劑熱失活5但由于對三相床淤漿反應器的放大缺乏經驗?zāi)壳皣鴥?nèi)外尚無大規模三相淤漿床反應器的投入使用。而固定床反應器的設計、安裝、調試、操作等方面有較多經驗易于迅速工業化但是用一般的絕熱或多段間接換熱式固定床反應器催化劑熱點溫度可達328℃[61催化劑很快熱失活。利用徑向溫差較小的管殼式固定床反應器能使較為成熟的固定床反應器較快工業化。本文就是在已獲得合成氣直接制二甲醚雙功能催化劑的宏觀動力學基礎上對年產10萬t二甲醚的管殼式固定床反應器進行模擬該雙功能催化劑是由XNC甲醇合成催化劑與CM-3-1改性分子篩研磨至200目以下再按文獻3珅的最佳配比即催化劑質量比1:1壓成直徑5mm高5mm的圓柱型顆粒根據對其反應條件的考查得到其較佳活性范圍220~260℃最佳反應溫度230~250℃。維擬均相固定床反應器的模型中國煤化工模擬采用合成甲醇及甲醇脫水雙功能混合催化劑裝入AHCNMH移熱介質。模擬時選用CO人O2合成甲醇及甲醇脫水為獨立反應收稿日期2003-10-16作者個整(196)男副教授現在華東理工大學攻讀博士學位研究方向?yàn)榇呋c反應工程,36青島大學學報(工程技術版)第19卷CO+ 2H2+ CH3OHCO2+3H2、CH3OH+H2O(B2CH3OH-CH3OCH3 + H2O(C)模擬采用實驗得到的雙功能混合催化劑上的宏觀動力學方程Ifco (1-B1)dw(1+ Kcofco+ Kco,fcon K fH,)k2fo2(1-2)rcon dw (1+Kcofco+cofco AH2JH2)IV DMEky∫cHo(1-B3)rdme dW(3)1+/KCH_ OHJ CH3OHf cH,OHf cH, OHfH20f DME o1K,fcoP2Kifco, fH2B3Kefa=180x2104950-3025324984k3=1.939×10 exp RT430275Kco=8252×10“ exp rtK0=.100103x3186RT),KH2=0.1035exRr),kcor=1.726×10-exp{5012611139RT取CO,CO2,DME為關鍵組分,另外對于催化劑由于有還原衰老失活等原因,引入活性校正系數COR,模擬時除特別指出外取08。相同質量催化劑中,其關鍵組分的摩爾分率及床層溫度隨催化床層高度的變化關系如下dyco PbA(1-2yco-2yco, ) CORdiNin(1-2ycoin -2yco in)[(1-2yco)rco-2ycorcon2PbA(1-2yco-2yco,)COR[(1-2yco)rcoz-2yco, rco(5)Nin(1-2ycoin-2ycoPbA(I2yco )CORNn(l-Lco-lycoinDMECDMECOT rCO, ) T roMe(6)dT PbA(1-2yco-2yco)cordl NinCpm(1-2ycoin-2y△Ho7Co-△ Hron rco,-△Ha- KH mid2(T-T)/A](7)方程的邊界條件為[=0 Bf: yco=cOn, yco ycO2in'yDME=0, T=Tin3個反應的反應熱、平衡常數混合氣體的逸度定壓比熱容、導熱系數粘度以及傳熱系數的計算參考文獻[7-10]。其中水的沸騰給熱系數很大,反應器壁為導熱良好的不銹鋼材質,計算傳熱系數KM時忽略,只計污垢熱阻。催化劑為直徑5mm,高5mm的圓柱形中國煤化度為1200kym3對上述微分方程組采用定步長的 Runge-Kutta法求解,逐層CNMHG摩爾分率與味層溫度隨催化劑床層高度的變化關系。對于年產10萬t二甲醚的管殼式氣固相催化反應器,反應器的進塔氣量為204000m3/h,反應器內管尺寸為38×2mm,管長5800mm,共4177根,可裝填催化劑約225m3。第1期聶兆廣等含氮合成氣制取二甲醚的管殼式反應器模擬372模擬結果與討論2.1最大允許管徑的估算及合適管徑的選擇由于合成氣直接制二甲醚體系3個反應均為強放熱反應在催化劑量一定時管徑大根數少易制造,但冷卻面積減少床層會超過催化劑的耐熱溫度或飛溫失去操作穩定性因此管殼型反應器都有最大管徑限制。在反應管內催化床內取一微元忽略氣體溫升在單位時間內對其作熱量衡算放熱速率QA=∑p;(△H)dvR=∑Q,(dvR)(8)移熱速率QB=KACT- HVI(9)固定床反應器處在熱穩定狀態的條件為移熱速率曲線大于等于放熱速率曲線即dQB- dQadtdT(10)其中個2pKx一△H1dV/RP=∑Q(4VE/Rr2= QAEmX /RT2(1)dQb= kAdVEdT所以在熱穩定的極限狀態時單位體積內的最小傳熱面積為Amin -iDdD)=4QA( Emax/RT2)mn T/4D(dL) DKdVR(13)故4KdVRY RT(14)按年產10萬t(300t/日)甲醚的管殼式反應器殼程用240℃的水冷卻并產生蒸汽傳熱系數約800kJ/mhk)(dVR/QA)隨床層而變可按整個床層及其放熱量計算。反應熱由于CO2反應量少可按反應2O+4H2=CH3OCH3+H2O在240℃的反應熱2.368×105J/kmo計算3個獨立反應的最大活化能為43723kJ/kmol,盡管兩催化組分有協同效應可大幅提高CO單程轉化率但因混合催化劑中合成甲醇催化劑含量只有單獨合成甲醇的一半因此床層體積還比單獨合成甲醇略大約22m3。于是可估計出該反應器內管的最大允許直徑為4×800×(513)×2243723×300/24×100046×2.368×1030.0547m)合適的管徑還需考慮消除壁效應以及不能有太高的熱點溫度用上面的一維擬均相反應器模型對允許范圍內不同的反應管內徑進行了模擬。計算條件:操作壓力5MPa,合成氣進反應器氣量2.04×10Nm3/h進氣溫度220℃。含氮合成氣組成H20.4325,N20.3160,O0.1716,CO20.0409,CH0.0440CH3OH0.0030DME0.0018H2O0.0002。計算結果列于表1。表1不同管徑的模管徑/列管數/根傳熱面積/m2YH中國煤化工CNMHG/CΦ34×2243.9Φ38258.93344261.7243.0Φ46×227372093264.4242.4zX05a新d54×2241.538青島大學學報(工程技術版)第19卷從表1可知隨管徑增大整個反應器的傳熱面積減少熱點溫度升高又催化劑導熱性差管徑大會使管中心溫度大大高于管壁。此外催化劑初始活性較高會使熱點溫度進一步升高而所用催化劑為低溫催化劑在260℃以上活性下降工業上為減少壁效應一般應為D/dp>(91從表1結果和消除壁效應可以得出較佳的管徑為Φ38×2~42×2mm在以下模擬中取Φ38×2mm。2.2管殼式反應器最大傳熱溫差的估算管殼式反應器存在最大的傳熱溫差當傳熱溫差大于最大傳熱溫差時則反應器也會失去熱穩定性。反應器熱穩定時有式(10)(12)成立。即QA(Emax /rt)=kadVR定態時有反應放熱速率等于移熱速率即QA=QB所以KA( T- TC haxdVK Emax /RT")=KAdVR(16)于是(T-Tc)=RT2/Emx=8.314×5132/43723=50(℃)即最大傳熱溫差為50℃。2.3殼程冷卻水水溫的影響管外冷卻用的沸騰水溫直接影響床層的傳熱速率同時決定了副產蒸汽的品位。殼程冷卻水的溫度決定了床層的溫度為了使催化劑在活性范圍內水溫不能太高或太低因催化劑的最佳溫度范圍是230~250℃在此溫度附近取不同冷卻水溫其他條件同管徑選擇時的計算一致計算結果見表2所示。由表2可見當冷卻水溫為250℃時床層熱點溫度已達273.7℃催化劑會很快失活,當冷卻水溫表2殼程冷卻水溫度的影響在240℃以下時床層熱點溫度在260℃以下又考冷卻水溫/℃冷卻水壓/MPa熱點溫度/℃出口溫度/℃273.7慮到整個床層溫度都應接近催化劑的最佳活性溫度和盡可能得到較高壓力的中壓蒸汽故冷卻水溫度取為240℃。226.52.4原料氣進口溫度的影響表3原料氣進口溫度的影響改變原料氣進囗溫度冷卻水溫為240℃對該進口溫度/℃熱點溫度/℃出口溫度/℃DME日產量反應器進行了模擬其他條件與管徑選擇時相同模344擬結果如表3所示。243.6可見進口溫度對反應器的影響不大較低進氣溫258.8243.6343度即可但催化劑的較佳活性范圍是220~260℃所243.7以選擇原料氣進口溫度為220℃。2.5不同原料氣組成的影響表4不同組成原料氣的影響采用不同的原料氣對反應器進行了模擬主要是原料氣煤基合成氣H20.68N20.01CO0.28O20.03煤某基合成氣天然氣基合成氣含氮合成氣熱點溫度/℃2天然氣基合成氣:H20.70,N20.04,CO0.13,CO2熱點位置/m0.13含氮合成氣H0.4325N20.3160O0.171出囗243.0243.4243.66人O20.0409H40.0440CH3OH0.0030,DM中國煤化工0.0018HO0.0002。結果見表4壓力5MPa進CNMHG口溫度220℃冷卻溫度240℃。從表4可知原料氣中CO及CO的含量對反應的影響很大較低的CO含量有利于緩和反應降低熱點溫度。對新鮮的煤基合成氣來說盡管管徑已經很小但是熱點溫度仍然高達269.8℃所以此結構反應器不能使用方數據第1期聶兆廣等含氮合成氣制取二甲醚的管殼式反應器模擬2.6不同原料氣處理量的影響在催化劑用量不變管徑及管數不變的情況下增大氣體處理量即提高空速采用含氮合成氣進口溫度220℃冷卻溫度240℃對反應器進行模擬。表5是熱點溫度、位置等模擬結果。由表5可見其它條件不變處理量減半后熱點溫度升高醇醚總產量減少。相反處理量增大加倍后,熱點溫度雖然降低醇醚總產量增加但轉化率降低且主要是增加了甲醇的產量。這是因?yàn)樵谄渌鼦l件不變減小或增加處理量其實是減小或增大空速空速低轉化率增大但放熱不易及時移走且總產量減少降低了反應器的生產能力空速太高減少了接觸時間催化劑間的協同效應減弱使轉化率和選擇性都降低這會增大未反應氣體的循環功。因此對不同的原料氣處理量應選擇不同的反應器結構。表5不同原料氣處理量的影響處理量/N3h1)熱點溫度/C熱點位置/m出口溫度/℃CO轉化率/%日產DME/t日產甲醇/t02×10565.3241.5223.019.0242.749.33.06×1050.86244,245.83376.0135,02.7較佳條件下的模擬結果在壓力5MPa原料氣進口溫度220℃管徑￠38×2mm管長5.8m,合成氣進反應器氣量2.04×10Nm3/h冷卻溫度240℃等較佳條件下,對反應器進行了模擬。模擬用的含氮合成氣組成H20.4325N20.3160,CO0.1716,CO20.0409,CH40.0440CH1OH0.0030JME0.0018H2O0.0002。計算結果列于表6床層溫度分布隨床高的變化見圖1所示。表6床層溫度及反應氣體組成隨床層高度的變化管長/m床溫/℃0.17160.04090.00158258.90.15860.04100.00601.16251.90.14420.04410.01171.74248.00.13390.04770,0172246.40.12530.05140222245.50.11760,05480.02720.11070.05790.0320.10430.06070.036220244.30.09830.06310.04150.09280.06520.0456圖1床層溫度分布由表6及圖1可見此反應器大部分反應溫度在240~250℃之間熱點溫度不超過260℃。該反應器的管徑在允許的范圍內傳熱溫差也在允許范圍內最大值為20℃并有一定的操作彈性對采用實驗所用催化劑生產二甲醚的固定床反應器來說是較佳的反應器結構及操作條件。在此條件下,OO轉化率57.5%二甲醚選擇性83%年產二甲醚10.28萬t甲醇1.48萬t3結論中國煤化工1)管殼式固定床反應器可較大地降低床層熱點溫度CNMHG化緩和大部分床層處在雙功能催化劑協同效應的最佳反應溫度。2)原料氣進口溫度對該反應器床層溫度分布影響不大管徑及最大傳熱溫差應在允許范圍內冷卻水溫對床層的熱點溫度影響明顯太大空速對反應不利該反應器更適合貧CO的天然氣基合成氣及含氮合成40青島大學學報(工程技術版)第19卷3)該反應器的較佳結構是管徑為較佳的管徑為Φ38×2mm管子共計4177根管長5.8m絞佳操作條件為原料氣進口溫度220℃冷卻水溫度240℃操作壓力5MPa,處理量2.04×105Nm3/h,年產10.28萬t二甲醚和1.48萬t甲醇附錄符號說明A一床層橫截面積m2一管長mCOR一催化劑活性校正系數N一氣體摩爾流量mo/h氣體定壓比熱J/moK)Q一傳熱速率k/hd-反應管內徑amy一反應速率mol/(gh)d一催化劑顆粒直徑mmR一通用氣體常數8.314J/motK)管徑T一反應溫度KE一反應的活化能k/molT一冷卻溫度Kf一氣體逸度MPam-管數根k一反應速率常數VR一催化床層體積mK—吸附常數y-組分的摩爾分率Kb床層傳熱系數W/m2B—反應進度△H一反應熱k/mol床層堆積密度kg下標說明in—反應器入口參考文獻:[1]張海濤,房鼎業.合成氣直接制二甲醚研究進展J]化工進展,20022(2)97-102[2]賈美林,李文釗,徐恒泳等.甲烷空氣部分氧化制合成氣與含氮合成氣制二甲醚的研究J]天然氣化工,00126[3]劉殿華狳江,張海濤籌.三相攪拌反應釜中合成氣直接合成二甲J]化工學報,2002531):103-106[4] Ng KL Chadwick D, Toseland B A. Kinetics and modeling of dimethyl ether synthesis from synthesis ga[ J Chem Eng Sci199954)3587-3592[5] Peng X D, Toseland B A, Tijim P J A. Kinetic understanding of the chemical synergy under LPDME condition once-throughapplication J ] Chem Eng Sci, 199% 54): 2787-2792[6]賈美林甲烷空氣部分氧化/二甲醚合成集成工藝的研究[D]大連中國科學院大連化學物理研究所2002.88[7]張海濤曹發海劉殿華等.合成氣直接合成二甲醚與甲醇的熱力學分杌J]華東理工大學學報20012x2)198[8]宋維端朱炳辰駱贊椿簿.應用SIwR狀態方程計箅加壓下甲醇合成的反應熱和平衡常數J]華東化工學院學報,1981Ax1):11-24[9]房鼎業姚佩芳朱炳辰.甲醇生產技術及進罳M]上海華東化工學院岀版社J99.144-150266-270.[10]王學再.甲醇?xì)庀嗝撍贫酌逊磻?yīng)器的模擬與開發Ⅰ絕熱反應器的數學模拗1天然氣化工1999244)28-33中國煤化工CNMHG第1期聶兆廣等含氮合成氣制取二甲醚的管殼式反應器模擬Simulation of Pipe-Shell Reactor for Synthesis dimethyl Ether fromSyngas Containing N2NIE Zhao-guang2, HU Yan-fang, FANG Ding-ye'(1. Department of Chemical Engineering, East China University Science and Technology Shanghai 200237, China2. College of Chemical Engineering Qindao University, Qingdao 266071, ChinaAbstract: The model of pipe-shell reactor was established based on the model of global kinetics of synthesisdimethyl ether from syngas containing N, using bifunctional catalyst. The results of simulation showed the conversion of Co was able to reach higher and the hot spot in the pipe-shell reactor was lowered to the limited temperature. The suitable diameter of the pipe was 38 X2 mm the length of the pipe was 5.8 m. The processconditions of the reactor are as follows: the pressure was 5 MPa, the temperature of the cool water was 240 Cthe temperature of the inlet of the reactor was 220 C. The production of this reactor was 102 800 tons everyyear under these conditionsKey words: dimethyl ether i pipe-shell reactor syngas i simulation中國煤化工CNMHG
