編者按：2017年6月22日晚，“天然氣行業微信群”和重慶市石油與天然氣學會共同開展了第六十三期“天然氣之夜”空中論壇。本期論壇主題為：天然氣燃燒設備如何選型暨在煤改氣中直燃的運用。本次邀請行業嘉賓范曉民做專題分享，并與群友進行了互動。本期論壇主持人：潘劍恩，記錄整理：吳秦。（群友討論看法，不代表本公號觀點）

【嘉賓介紹】

范曉民（杭州諾信機電的總經理）

從事燃燒機行業十五年，公司代理日本正英、德國E科、威索、意高、意大利利亞路、百得、芬蘭奧林等，與新奧燃?xì)?、華潤、港華等燃?xì)夤径加羞^合作。

【論壇實錄】

今天論壇主題主要講一下在天然氣使用中的末端的燃燒設備，我們有幸請到了從業十多年的杭州諾信機電設備的范總，由他來介紹一下燃燒設備的一些專業知識和“煤改氣”下的天然氣直燃技術，以及如何減少客戶運營的天然氣成本。先請范總跟我們聊聊一般客戶在“煤改氣”（燃煤鍋爐改天然氣鍋爐）時，在燃燒設備的選擇上應該遵循的一些標準！

一、燃燒器

目前國內天然氣行業的繁榮氣象：“煤改氣”“油改氣”已大勢所趨，全國基本都在限期整改。但行業內的燃?xì)馊紵O(shè)備可以用“緊缺”來形容，針對國內配套的品牌我做個簡單介紹：

國內普通標準機型的應用領域有：蒸汽鍋爐、熱水鍋爐、導熱油鍋爐、常規熱風爐、涂裝加熱設備；

主要代表品牌：德國威索、E科、扎克；意大利利雅路、意高、將軍、百得；芬蘭奧林，瑞典百通等等。

燃燒器

“德國產品”一直是國內外高端鍋爐配套的第一選擇，所以價格相對其他品牌可以用“昂貴”來形容，運用領域相對都是星級酒店、政府項目為主。一直是德國菲斯曼鍋爐，勞斯鍋爐的標配產品，同時也是國內湖南遠大中央空調，杭州特種鍋爐等設備廠商的配備產品。

（燃燒器在行業內的一些應用）

目前國內所使用的燃燒器大部分來自歐美國家，所以使用上都是低供氣壓力、大流量選擇，其中大部分燃燒器所需供氣壓力（配備穩壓閥的）小于0.05Mpa，小型沒有配備穩壓閥的一般要求5-8Kpa。

二、蒸汽（熱水）鍋爐

在燃煤鍋爐改天然氣鍋爐中，小型燃煤鍋爐由于結構大致和燃?xì)忮仩t類似，所以改造起來相對容易些。一般１噸以下為主，因?yàn)榇蟛糠郑眹嵰韵氯济哄仩t都是立式鍋爐（臥式鏈條燃煤鍋爐改不了），而同類型燃?xì)忮仩t也有立式側燒的燃?xì)忮仩t，所以改造起來相對容易，使用起來能效也大致差不多。且改燃?xì)夂?，由于燃?xì)忮仩t為正壓燃燒，所以燃燒效率、產汽時間更有保證。

但2噸以上燃煤鍋爐由于鍋爐結構屬于水管鍋爐，加上爐排結構的原因，直接改造對用戶來講將來的使用成本會很高，所以作為我們改造施工單位來說，一般不建議改造，直接更換。

另外燃煤鍋爐由于效率的衰減，會導致使用成本增加，產氣量不足等問題。上月我去一家家具廠，一臺三噸蒸汽燃煤鍋爐使用了三年，用戶一直疑惑產能沒有增加，但蒸汽一直不夠用，后來經過檢測能效，發現鍋爐產汽量只有1噸／小時，所以燃煤鍋爐的效率是老鍋爐的通病。如果能改成天然氣鍋爐，因?yàn)槿細忮仩t效率相對比燃煤鍋爐高，且燃?xì)鈱儆谇鍧嵞茉?，不?huì)造成鍋爐內壁積碳從而導致傳熱效率降低，因此３噸的燃?xì)忮仩t基本上能產生３噸左右的蒸汽。

“煤改氣”符合現在環保的要求，同時減少了燃煤的堆場，節約了空間，實現了自動化。

如果客戶選擇新購鍋爐，建議購買臥式鍋爐，因?yàn)榕P式鍋爐相對立式鍋爐效率更高，缺點是占地面積比立式多；燃燒器的選型也建議購買大眾品牌，如利雅路、意高、百得等國內配套量較大的品牌，方便維修和配件供應。

三、導熱油爐

燃?xì)鈱?dǎo)熱油鍋爐又稱熱媒鍋爐，選擇導熱油鍋爐的企業都是因?yàn)檎羝仩t無法達到其生產要求的溫度（蒸汽鍋爐一般產生10kg、184℃的蒸汽），而使用導熱油鍋爐的企業基本都要求180-230℃的高溫。主要應用于工業生產，如紡織、食品、化工等行業。

由于導熱油鍋爐的油溫較高，因此排煙溫度高于蒸汽鍋爐，能達到320℃左右。如果煙氣熱量不能合理利用，將大大的增加燃?xì)獾暮牧浚詫?dǎo)熱油鍋爐一般都選用“熱風助燃燃燒器”（如下圖）。

國內外主要代表品牌有：美國麥克森、天時、北美，德國霍科德，日本正英、英國聯邁等；

應用領域有：鋼鐵、陶瓷、有色金屬冶煉的高溫熔煉、退火技術、造紙印刷烘干，紡織定型，食品烘干的熱風烘干技術；

劣勢：價格昂貴；

優勢：定制型機型，可在各種工況環境下使用。

四、“直燃”工藝

1、紡織、食品烘干

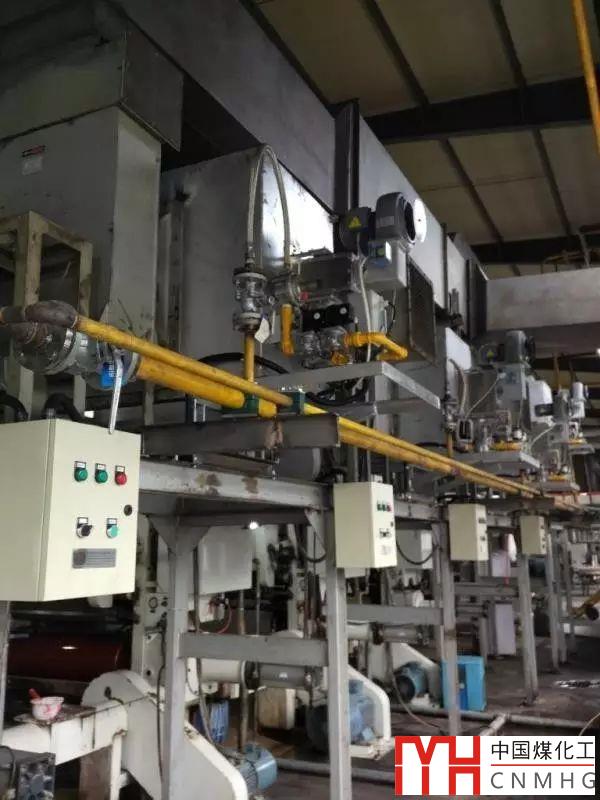

主要用于替代鍋爐工藝，降低使用能耗。代表為導熱油換熱風的烘干、定型工藝，改為直燃式加熱工藝，效率更高，升溫時間更快（如下圖）。這類改造也是目前在山東，河北，河南，廣東，江蘇改造最多的項目。

2、谷物、堅果烘干工藝

客戶原有的都是導熱油或者蒸汽加熱技術，改造后能節約空間、降低能耗，生產效率自動化程度更高。

3、蒸汽加熱烘干的砂洗烘干工藝

4、印刷烘干工藝

這是山東臨沂一帶運用較多的印刷烘干工藝直燃技術，原有技術都為導熱油加熱。

五、技術改造

造紙的最大技術在烘缸加熱，涂覆烘干已經屬于成熟技術，所以改造只能通過技改來降低減小鍋爐使用量。該客戶有5個蒸汽烘缸，通過技改，我們將蒸汽烘缸改為紅外加熱，提升了加熱速度，客戶產量增加了，成本降低了，所以客戶很滿意。

六、總結

目前中小企業在燃煤鍋爐改造后可能節省成本，但對一些大型企業來說，燃煤的成本還是低一些。

天然氣直燃熱風加熱技術總的熱效率可以達到92%，而燃煤導熱油鍋爐的總效率一般只有59%；天然氣直燃熱風加熱相比于燃煤導熱油鍋爐間接加熱節能30%以上，碳減排88%以上；削減了二氧化硫、煙塵的排放；節省鍋爐房用地，節省煤、油燃料儲、運費用；省去了司爐工人工成本。
