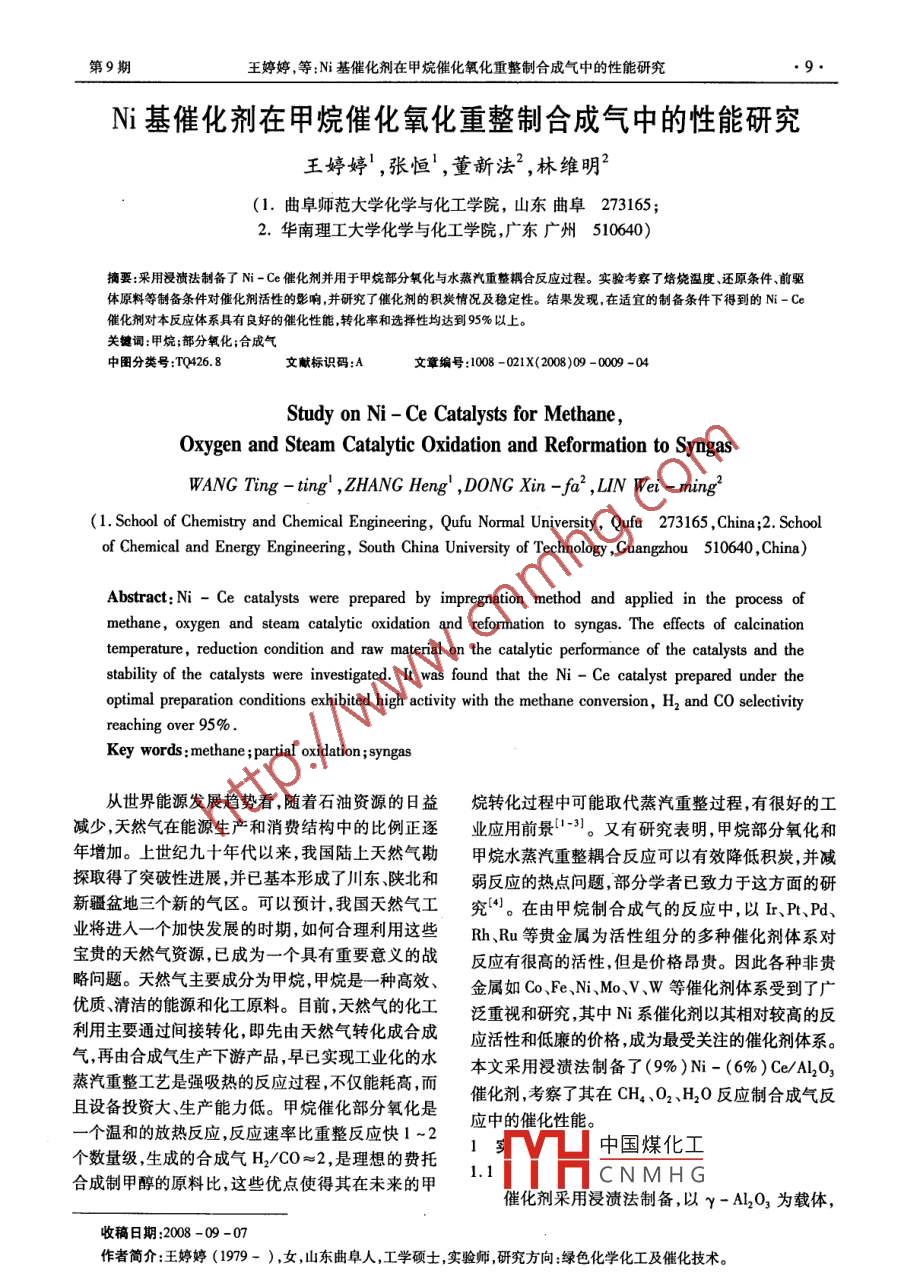

第9期王婷婷,等:N基催化劑在甲烷催化氧化重整制合成氣中的性能研究Ni基催化劑在甲烷催化氧化重整制合成氣中的性能研究王婷婷',張恒',董新法2,林維明2(1.曲阜師范大學化學與化工學院,山東曲阜273165;2.華南理工大學化學與化工學院,廣東廣州510640)摘要:采用浸漬法制備了N-Ce催化劑并用于甲烷部分氧化與水蒸汽重整耦合反應過程。實驗考察了培燒溫度、還原條件、前驅體原料等制備條件對催化劑活性的影響并研究了催化劑的積炭情況及穩定性。結果發現,在適宜的制備條件下得到的N-Ce催化劑對本反應體系具有良好的催化性能轉化率和選擇性均達到95%以上。關鍵詞:甲烷;部分氧化;合成氣中圖分類號:TQ426.8文獻標識碼:A文章編號:1008-021X(2008)09-0009-04Study on Ni-Ce Catalysts for MethaneOxygen and Steam Catalytic Oxidation and Reformation to SyngasWANG Ting-ting, ZHANG Heng, DONG Xin-fa, LIN Wei-ming(1. School of Chemistry and Chemical Engineering, Qufu Normal University, Qufu 273165, China; 2.Schoolof Chemical and Energy Engineering, South China University of Technology, Guangzhou 510640, ChinaAbstract: Ni -Ce catalysts were prepared by impregnation method and applied in the process ofmethane, oxygen and steam catalytic oxidation and reformation to syngas. The effects of calcinationtemperature, reduction condition and raw material on the catalytic performance of the catalysts and thestability of the catalysts were investigated. It was found that the Ni-Ce catalyst prepared under theoptimal preparation conditions exhibited high activity with the methane conversion, H2 and CO selectivityreaching over 95%Key words: methane; partial oxidation; syngas從世界能源發展趨勢看,隨著石油資源的日益烷轉化過程中可能取代蒸汽重整過程,有很好的工減少天然氣在能源生產和消費結構中的比例正逐業應用前景3。又有研究表明,甲烷部分氧化和年增加。上世紀九十年代以來我國陸上天然氣勘甲烷水蒸汽重整耦合反應可以有效降低積炭,并減探取得了突破性進展并已基本形成了川東、陜北和弱反應的熱點問題部分學者已致力于這方面的研新疆盆地三個新的氣區。可以預計,我國天然氣工究。在由甲烷制合成氣的反應中,以I、Pt、Pd業將進入一個加快發展的時期,如何合理利用這些Rh、Ru等貴金屬為活性組分的多種催化劑體系對寶貴的天然氣資源,已成為一個具有重要意義的戰反應有很高的活性但是價格昂貴。因此各種非貴略問題。天然氣主要成分為甲烷甲烷是一種高效、金屬如Co、Fe、Ni、Mo、V、W等催化劑體系受到了廣優質清潔的能源和化工原料。目前天然氣的化工泛重視和研究其中N系催化劑以其相對較高的反利用主要通過間接轉化,即先由天然氣轉化成合成應活性和低廉的價格,成為最受關注的催化劑體系。氣再由合成氣生產下游產品早已實現工業化的水本文采用浸漬法制備了(9%)N-(6%)C/A2O3蒸汽重整工藝是強吸熱的反應過程,不僅能耗高,而催化劑,考察了其在CH4、O2、H2O反應制合成氣反且設備投資大、生產能力低。甲烷催化部分氧化是一個溫和的放熱反應,反應速率比重整反應快1~2應中的催化性能。凵中國煤化工個數量級,生成的合成氣H2CO≈2,是理想的費托合成制甲醇的原料比,這些優點使得其在未來的甲CNMHG催化劑采用浸漬法制備,以y-Al2O3為載體,收稿日期:2008-09-07作者簡介:王婷婷(1979-),女,山東曲阜人,工學碩士,實驗師研究方向:綠色化學化工及催化技術。山東化工SHANDONG CHEMICAL INDUSTRY2008年第37卷根據催化劑組成的化學計量比用硝酸鎳和助劑的硝還原的(9%)N-(6%)Ce/Al2O3催化劑的活性隨酸鹽進行浸漬,經過24h的浸漬后,攪拌、烘干,然反應時間的變化關系。從圖中可以看出,未經還原后在不同溫度下焙燒4h,經過壓片后篩選出425~的催化劑初活性很低,隨著反應的進行,催化劑的活850μm粒徑的催化劑備用。性逐漸增加,經過2.5h后基本穩定,甲烷的轉化率1.2催化活性評價達到93%,其活性的不斷升高是因?yàn)樵诜磻?yīng)氣甲采用常壓固定床微型反應裝置,石英反應管內烷、生產氣一氧化碳和氫氣所形成的還原性氣氛中徑8mm,催化劑裝填量為300mg,H2氣氛下800℃催化劑逐漸被還原,活性成分不斷增加。但是當未還原05h,然后切換至體積比為CH4:O2:H2O=2:經還原的催化劑的活性升到最高值后,仍與800℃1:1,V(CH4)=60mL/min的原料氣。水蒸汽用北下氫氣還原的催化劑98.8%的甲烷轉化率有一定京東方科學儀器廠生產的SY一02A雙柱塞微量泵的差距。圖2為不同的還原溫度對(9%)Ni先打入一個蒸發器然后與甲烷和氧氣一起經混合(6%)Ce/Al2O3催化劑初活性(反應05h后)的影器進入反應裝置。反應產物用上海分析儀器廠的響。從圖中可以看出當還原溫度低于800℃時,催102G-D型色譜在線分析(TDX-01柱,熱導池檢化劑的活性隨溫度的升高而升高;當還原溫度高于測),Ar作載氣。900℃時催化劑的活性反而有所降低,可見800℃2結果與討論是適宜的還原溫度?？梢哉J(rèn)為在低溫還原時催化劑2.1制備條件對Ni-Ce催化劑性能的影響表面的高價鎳還原不完全,有效活性中心數目少而2.1.1催化劑焙燒溫度的影響導致催化劑活性很低;還原溫度過高則會導致鎳晶對(9%)N-(6%)Ce/A2O3催化劑,分別在粒的燒結,也會使活性中心減少。400,600,800℃煅燒4h,考察焙燒溫度對催化劑活性的影響,結果如表1所示。研究發現,在400800℃范圍內,焙燒溫度越低催化劑的初活性越低。催化劑在400℃和600℃焙燒后,在外控溫度800℃下的催化活性都不高,甲烷的轉化率分別為72.5%和86.8%,氫氣的選擇性很差,分別為68.6%和5074.3%,反應過程中產生了大量的水,但一氧化碳的2040608010012014016180選擇性卻分別高達96.4%和95.3%。一氧化碳的高選擇性可能是因?yàn)樯伤馁M(fèi)了大量的氧氣,所 reduced at 800C(b) Unrest以減弱了一氧化碳深度氧化為二氧化碳的反應。1氫氣還原對催化劑活性的影800℃下焙燒的催化劑在本反應體系中表現出了高Fig. 1 Eifect of reduction on the catalytic activity活性和選擇性,甲烷轉化率達到988%,一氧化碳和氫氣的選擇性分別達到962%和98.6%。實驗發現繼續升高焙燒溫度對催化劑的活性已經沒有臺90明顯的幫助。80表1焙燒溫度對催化劑性能的影響Tablel Effect of calcinations temperature on catalytic properties36Calcination temperature/C550600650707508085090095CHe96.4還原溫度對催化劑性能的影響Fig 2 Effect of reduction temperature on the catalytic properties98.62.1.3不同原料對催化劑性能的影響2.1.2催化劑還原條件的影響考察了以硝酸鎳、硫酸鎳、氯化鎳為原料制備的還原條件如溫度、時間等對催化劑的性能有很催化中國煤化工、N-C)的活性,大的影響主要原因是還原條件影響了活性組分的結果YHCNMHG還原程度。圖1是未經還原處理和在800℃下氫氣第9期王婷婷,等:N基催化劑在甲烷催化氧化重整制合成氣中的性能研究11表2不同鎳原料對催化性能的影響A2O3催化劑的活性進行了考察,結果如圖3所示Table 2 Effect of different Ni materials on the catalytic在850~180μm范圍內,催化劑粒徑對活性的影響很小,隨著粒徑的進一步減小,甲烷轉化率和氫氣的Conversion /Selection/%Catalyst選擇性都出現下降,一氧化碳的選擇性基本沒有變化,過小的粒徑會導致催化劑床層壓降增大,不利于9% Ni-s91.6反應的進行。11% Ni-s93.894.213% Ni-S82.6929-CH, convers11% Ni-CI78.390.5e co selectivity9%Ni-N98.896.298.6-o-Ha selectivty在T=800℃,體積比為CH4:O2H2O=2:1:1,甲烷空速為12×10mL·g1·h的操作條件下,結果發現11%Ni-S9%N-C和9%N-N分別Particle size of the catalyst/um是此原料的最佳活性鎳含量值,其中11%Ni-S和圖3粒徑對催化性能的影響9%Ni-N的催化活性較好,明顯高于9%N-Cl,這Fg3 Effect of particle size of the catalyst on catalytic properties與季亞英等的研究結果類似Ni-Cl催化劑不僅2.2催化劑的積炭及穩定性研究鎳的分散性較差,而且氯離子的存在也會影響到甲2.2.1助劑Ce的作用烷和氧氣在催化劑上的吸附活化,導致催化劑的性在外控溫度為800℃,體積比為CH4:02H2O=能不佳。2:1:1,甲烷空速為1.2×10′mL·g1·h的操作21.4催化劑粒徑對催化活性的影響條件下,分別進行了(9%)NAl2O3和(9%)Ni-催化劑粒徑的大小在一定程度上制約了催化劑(6%)Ce/Al2O3兩種催化劑的穩定性實驗,結果如表面物種的擴散,直接影響到反應速率和產物的選圖4所示。擇性。以下對不同粒徑的(9%)Ni-(6%)Ce′∞5m8Reaction time/hRcaction timet圖4催化劑性能隨時間的變化Fig 4 Catalytic performance versus time(9%)N/Al2O3催化劑穩定性不好,9h后催化ce/A2O3催化劑的總積炭量?jī)H為3.73%,其耗氧放活性明顯下降,甲烷轉化率降到9%,添加6%Ce熱峰溫度為430℃?？梢?jiàn)添加Ce助劑在很大程度助劑的催化劑穩定性明顯提高,反應46h后。甲烷上抑制了催化劑表面積炭的生成防止了催化劑的轉化率依舊保持在95%以上。反應后的這兩種催快速失活?；瘎┑腡GA分析結果如表3所示,由此可以看出積2.22水蒸汽流量的影響炭對催化劑穩定性的影響。9h反應后的(9%)N圖5為不同水蒸汽流量下的(9%)Ni-(6%)A2O3催化劑總積炭量為10.23%,積炭的耗氧放熱Ce中國煤化工可以看出為通入峰溫度為620℃;而46h反應后的(9%)N-(6%)水蒸CNMHG高,但穩定性很差,反應1h后甲烷轉化率迅速下降,到30h后下降山東化工SHANDONG CHEMICAL INDUSTRY2008年第37卷到87.6%,反應后的催化劑完全變成黑色,說明催(1)以硝酸鎳為原料采用浸漬法制備的Ni化劑積炭嚴重。當H2O/CH4值為0.3時,催化劑的Ce/Al2O3催化劑前驅體,在800℃C下焙燒4h,并用穩定性得到很大提高,反應40h后甲烷轉化率依然氫氣在800℃下還原05h后制得的催化劑在CH4、高于90%,繼續增大H2O/CH4值為0.5時,所得催O2、H2O反應制合成氣體系中顯示了最佳的催化效化劑的穩定性最好。由TGA分析結果可以看出,經果過46h反應后,當H2O/CH4值分別為00.3、0.5(2)(9%)N/Al2O3催化劑雖然具有很高的初時,催化劑的積炭量分別為16.31%、7.77%和活性,但穩定性差,添加6%的鈰助劑后,抑制了催3.73%。可見水蒸汽的加入有效地抑制了積炭的產化劑上積炭的生成,從而使穩定性得到了很大的提生。另外,在水蒸汽通入量不同時,TGA中的耗氧高。放熱峰的溫度基本一樣,表明催化劑上積炭的物種(3)水蒸汽的加入有效地抑制了催化劑的積相同。炭,CH4/H2O值對催化劑上積炭量的多少有很大影表3反應后的催化劑的TGA分析結果響,當CH4H2O=2時,抑制積炭的效果最好,而且Table 3 TGA analysis of the catalyst after reaction保持了一氧化碳的高選擇性。Catalystdeposition/%thermic peak℃參考文獻(9%)NAl2O3[1]Silva PP, Silva F A, Portela L S, et al. Efect of Ce/Zr(after 9 h reactionratio on the performance of Pv/CeZ02/AL, 0, catalysts for(9%)Ni-(6%)CeA2033.,73methane partial oxidation[ J]. Catalysis Today, 107-108after 46 h reaction734~740.[2]張曉玲,郭翠梨,王一平,等N-Cu/La2O3催化劑上甲烷部分氧化制合成氣[J].燃料化學學報,2007,3319-323.[3] Dissanayake D, Rosynek M P, Kharas K C, et al. Partialoxidation methane to carbon monoxide and hydrogen over aNi/Al,O, catalyst[J].J of Catal, 1991, 132: 117-127[4] Ji Yaying, Li Wenzhao, Chen Yanxin, et al. Partial-o-H, selectivityoxidation of methane with air or and steam to synthesisover a Ni-based catalyst[ J]. Joumal of Natural GasChemistry,2000,9:291~303[5]季亞英,李文釗徐恒泳,等不同前驅物對N催化劑上圖5水蒸汽流量對催化劑穩定性的彩響甲烷部分氧化制合成氣反應的影響[J].2000,21ig. 5 Effect of H, O/CH, on the stability of the415~4183結論(上接第8頁)[11]王健紅,姚飛石油餾分宏觀性質計算的實組分切割法[6]周峻大型含硫柴油加氫裝置的設計及擴能改造[J].煉C]//第七屆全國化學工程論文報告會論文集北京:清華大學出版社,1994[7]向瓊謝承志程詠明改造柴油加氫精制裝置為催化裂[12]曹曉蓉譚心舜石油物性的計算[J].青島科技大學學化裝置提供優質原料[J]煉油技術與工程,2005,(5):報,2003,24(1):50~52[13]李明,齊艷華,周祥侯延軍 Aspen Plus在常減壓蒸餾[8]王毅公司柴油十六烷值資源狀況分析及精制調和對其裝置中的應用[J].數字石油和化工,2007,(10):17影響的研究[C]∥/第三屆全國工業催化劑技術及應用年會論文集西安:《工業催化》雜志社,2006[14]王洪元用 ASPEN PLUS模擬分析石油化工流程[J[9]蹇江海,孫麗麗加氫裂化裝置的優化設計探討[J]煉江蘇石油化工學院學報,1996,8(1):56油技術與工程,2004,34(11):48~51[15]G[10]趙明汽柴油加氫精制過程動態模擬[D]北京:北京化工大學研究生院,2003H中國煤化工6鐵骨利用模擬軟件(10):64CNMHG
